Vision Wide FA Serisi

Teklif Al
Katalog

TEKNİK ÖZELLİKLER

MODEL BİRİM FA-2123 FA-2623 FA-3123 FA-3027 FA-4027 FA-3033 FA-4033 FA-5033 FA-6033 FA-8033
X ekseni mm 2.100 2.600 3.100 3.100 4.100 3.100 4.100 5.100 6.100 8.100
Y ekseni mm 2.300 2.700 3.300
Z ekseni mm 800 / 1.000 (Ops.) 1.000 / 1.200 (Ops.) 1.000 / 1.200 (Ops.)
Kolon açıklığı (Port width) mm 1.700 2.200 2.700
Tabla ölçüsü mm 2.300 x 1.600 2.800 x 1.600 3.300 x 1.600 3.000 x 1.800 4.000 x 1.800 3.000 x 2.450 4.000 x 2.450 5.000 x 2.450 6.000 x 2.450 8.000 x 2.450
Maks. tabla yükü kg 10.000 12.000 14.000 10.000 12.000 13.000 16.000 20.000 22.000 24.000
İş mili devri rpm 24.000 12.000 12.000
İş mili gücü (sürekli / 30 dk.) kW 25 / 30 34 / 43 34 / 43
İş mili torku (sürekli / 30 dk.) Nm 30 / 36 162 / 205 162 / 205
İş mili koniği - HSK-A63 HSK-A100 HSK-A100
Kesme ilerleme hızı mm/dk 1 - 24.000 1 - 10.000 1 - 10.000
Hızlı hareket (X/Y/Z) m/dk 24 / 24 / 20 24 / 18 / 15 18 / 18 / 15 24 / 15 / 15 18 / 15 / 15 12,5 / 15 / 15 10 / 15 / 15 8 / 15 / 15
Konumlandırma hassasiyeti mm ±0,004 / Tam strok ±0,005 / 300, ±0,008 / Tam strok ±0,005 / 300, ±0,010 / Tam strok
Tekrarlanabilirlik mm ±0,001 ±0,002
ATC kapasitesi adet 24 / 32 (Ops.) / 40 (Ops.)

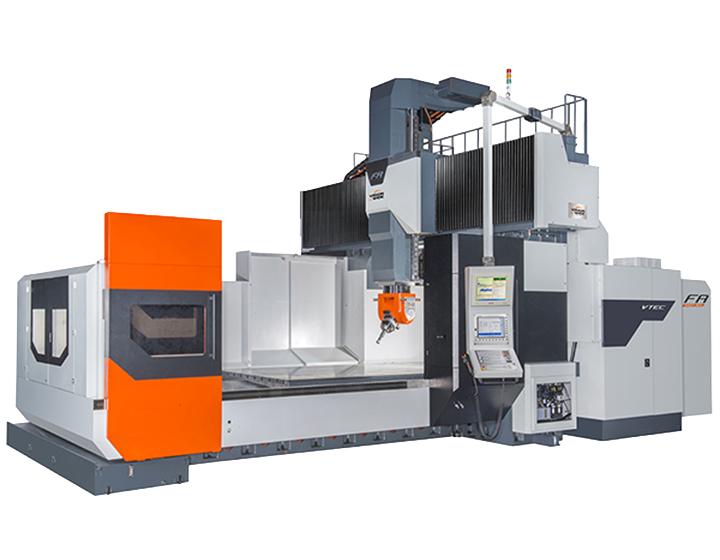

Vision Wide FA Serisi

Vision Wide FA Serisi, markanın 2014 yılında piyasaya sunduğu ilk köprü tipi 5 eksen CNC çift kolon işleme merkezi serisidir. Özellikle kalıp işleme, yüksek hassasiyetli kontur finisajı, frezeleme, delme ve kılavuz çekme operasyonları için geliştirilmiştir.

FA Serisi, 5 eksen eşzamanlı işleme uygulamalarında üstün doğruluk performansı sunarak karmaşık geometrilerin tek bağlamada yüksek hassasiyetle işlenmesini sağlar.

Öne Çıkan Özellikler

  • 5 eksen eşzamanlı işleme Kalıp ve kompleks açılı parçalar için üstün doğruluk
  • TCPM dinamik senkronizasyon hassasiyeti: 0,04 mm 5 eksen dinamik dönüşlerde yüksek eşzamanlı doğruluk
  • Yüksek hassasiyetli 2 eksenli başlık sistemi Çok eksenli işleme operasyonlarında stabil performans
  • Otomatik rotasyon ekseni ölçüm kompanzasyonu Döner eksen doğruluğunu sürekli optimize eder
  • Otomatik takım doğruluk kompanzasyonu Takım kaynaklı sapmaları minimize eder
  • Termal stabilite avantajı Mil ısınması ve ortam sıcaklık değişimlerinden etkilenmez, termal uzama < 0,02 mm
  • Köprü tipi çift kolon yapısı Geniş işleme aralığı ve yüksek yapısal rijitlik

TEKNİK ÖZELLİKLER

MODEL BİRİM FA-2123 FA-2623 FA-3123 FA-3027 FA-4027 FA-3033 FA-4033 FA-5033 FA-6033 FA-8033
X ekseni mm 2.100 2.600 3.100 3.100 4.100 3.100 4.100 5.100 6.100 8.100
Y ekseni mm 2.300 2.700 3.300
Z ekseni mm 800 / 1.000 (Ops.) 1.000 / 1.200 (Ops.) 1.000 / 1.200 (Ops.)
Kolon açıklığı (Port width) mm 1.700 2.200 2.700
Tabla ölçüsü mm 2.300 x 1.600 2.800 x 1.600 3.300 x 1.600 3.000 x 1.800 4.000 x 1.800 3.000 x 2.450 4.000 x 2.450 5.000 x 2.450 6.000 x 2.450 8.000 x 2.450
Maks. tabla yükü kg 10.000 12.000 14.000 10.000 12.000 13.000 16.000 20.000 22.000 24.000
İş mili devri rpm 24.000 12.000 12.000
İş mili gücü (sürekli / 30 dk.) kW 25 / 30 34 / 43 34 / 43
İş mili torku (sürekli / 30 dk.) Nm 30 / 36 162 / 205 162 / 205
İş mili koniği - HSK-A63 HSK-A100 HSK-A100
Kesme ilerleme hızı mm/dk 1 - 24.000 1 - 10.000 1 - 10.000
Hızlı hareket (X/Y/Z) m/dk 24 / 24 / 20 24 / 18 / 15 18 / 18 / 15 24 / 15 / 15 18 / 15 / 15 12,5 / 15 / 15 10 / 15 / 15 8 / 15 / 15
Konumlandırma hassasiyeti mm ±0,004 / Tam strok ±0,005 / 300, ±0,008 / Tam strok ±0,005 / 300, ±0,010 / Tam strok
Tekrarlanabilirlik mm ±0,001 ±0,002
ATC kapasitesi adet 24 / 32 (Ops.) / 40 (Ops.)
