Nakamura Tome JX-250

Teklif Al
Katalog

TEKNİK ÖZELLİKLER

Teknik Özellik Ø65 mm Ø71 mm (ops.) Ø80 mm (ops.) Ø90 mm (ops.)
Maks. Tornalama Çapı 320 mm
Maks. Tornalama Boyu 1.650 mm 1.587 mm
İş Milleri Arası Mesafe maks. 1.850 mm / min. 300 mm maks. 1.787 mm / min. 237 mm
Bar Kapasitesi (Ø) 65 mm 71 mm 80 mm 90 mm
Ayna Ölçüsü 8", 10", (12" ops.), (15" ops.) 8", 10", (12" ops.)
Spindle Devri 4.500 dev/dk 4.500 dev/dk 3.500 dev/dk 2.500 dev/dk
Makine Alanı yükseklik: 2.954 mm / genişlik: 5.578,5 mm / derinlik: 3.257,7 mm
*1 Bu özellik yalnızca tek taretli makinelerde mevcuttur. Gantry yükleyici (gantry loader) konfigürasyonlarında kullanılamaz.
*2 Daha fazla bilgi için lütfen satış temsilcinizle iletişime geçin.
*3 15 inç ayna kullanıldığında maksimum spindle devri için sınırlama bulunmaktadır.

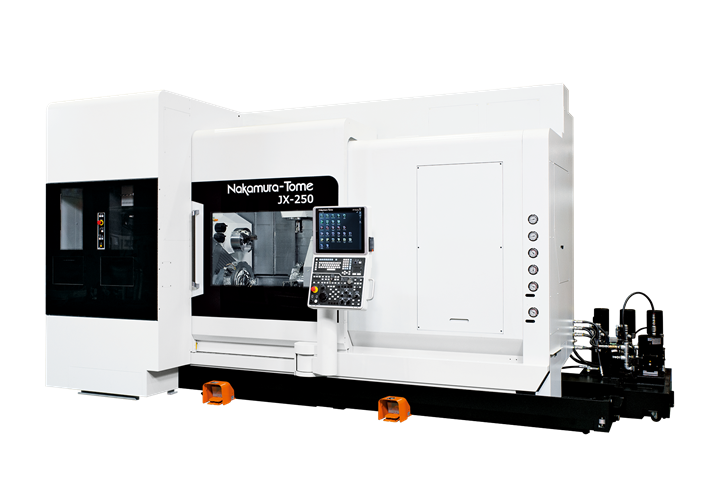

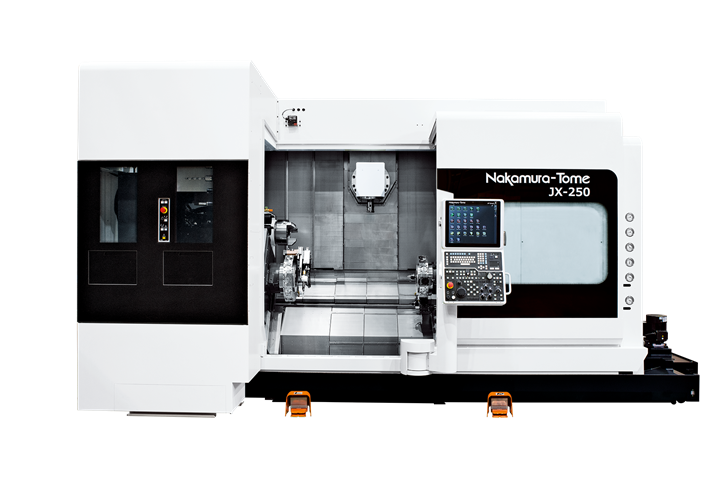

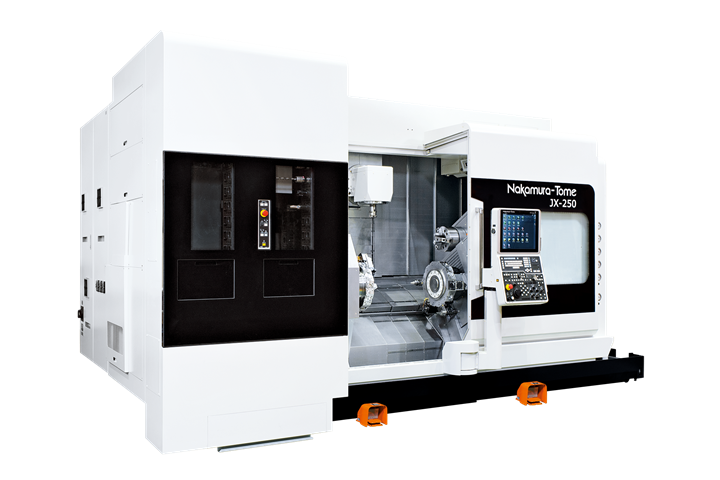

Nakamura Tome JX-250

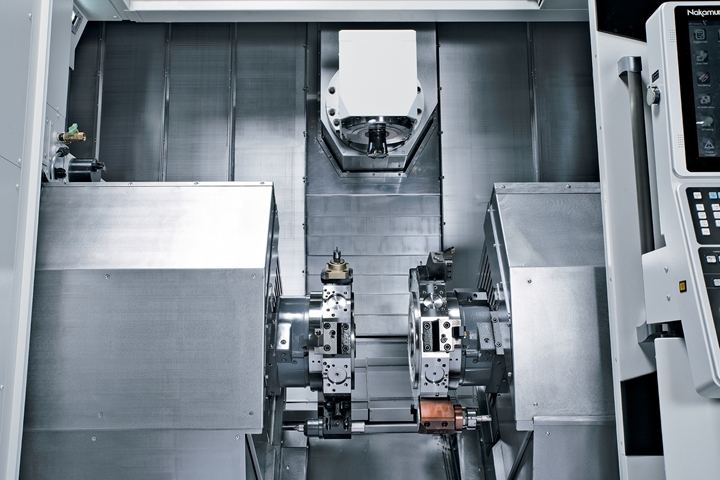

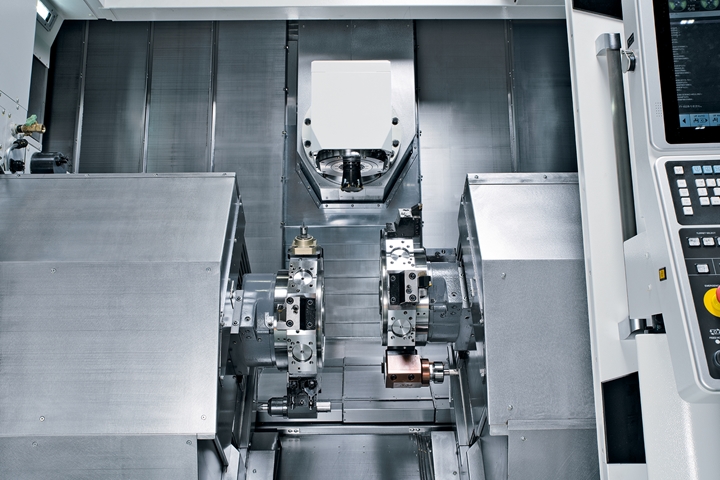

JX-250, ATC donanımı, çift spindle mimarisi, her iki tarette standart Y-ekseni yapısı ve geniş Z-eksen cross-over hareketi ile gerçek anlamda çoklu işleme kabiliyeti sunan üst seviye bir üretim merkezidir.
“NT Smart Cube” takım-mili sayesinde daha kompakt, daha hassas ve daha rijit bir işleme platformu oluşturur. Geniş spindle aralığı (maks. 1.850 mm) ve güçlü frezeleme performansı ile karmaşık parçaları tek bağlamada tamamlamak üzere tasarlanmıştır.

 Öne Çıkan Özellikler

  • NT Smart Cube: Minimum interferans, yüksek rijitlik ve hassasiyet.
  • Her iki tarette Y-ekseni: Kompleks frezeleme kabiliyetini artırır.
  • Z-Eksen Cross-Over: R: 490 mm, L: 140 mm geniş çalışma alanı.

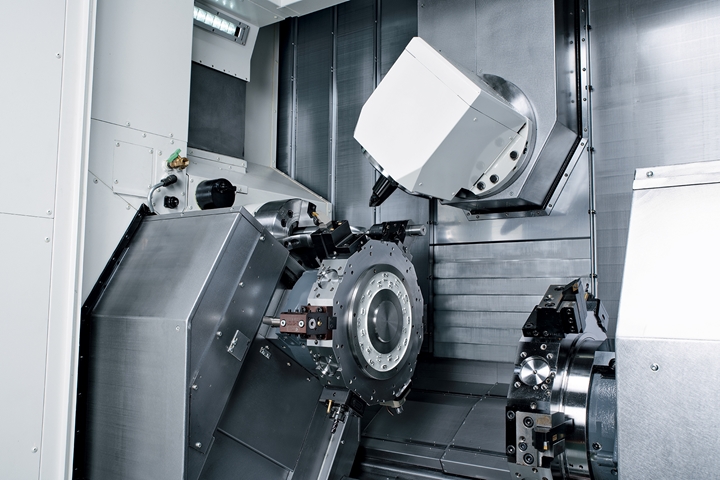

  • Güçlü Frezeleme: 5.5/3.7 kW – 6.000 dev/dk milling motoru.
  • ATC Kapasitesi: 40 takım (ops. 80 / 120).
  • Çift Spindle + Çift Taret: Paralel işlem ile daha kısa çevrim süreleri.
  • 1.850 mm Spindle Aralığı: Uzun ve büyük parçalar için geniş çalışma hacmi.

TEKNİK ÖZELLİKLER

Teknik Özellik Ø65 mm Ø71 mm (ops.) Ø80 mm (ops.) Ø90 mm (ops.)
Maks. Tornalama Çapı 320 mm
Maks. Tornalama Boyu 1.650 mm 1.587 mm
İş Milleri Arası Mesafe maks. 1.850 mm / min. 300 mm maks. 1.787 mm / min. 237 mm
Bar Kapasitesi (Ø) 65 mm 71 mm 80 mm 90 mm
Ayna Ölçüsü 8", 10", (12" ops.), (15" ops.) 8", 10", (12" ops.)
Spindle Devri 4.500 dev/dk 4.500 dev/dk 3.500 dev/dk 2.500 dev/dk
Makine Alanı yükseklik: 2.954 mm / genişlik: 5.578,5 mm / derinlik: 3.257,7 mm
*1 Bu özellik yalnızca tek taretli makinelerde mevcuttur. Gantry yükleyici (gantry loader) konfigürasyonlarında kullanılamaz.
*2 Daha fazla bilgi için lütfen satış temsilcinizle iletişime geçin.
*3 15 inç ayna kullanıldığında maksimum spindle devri için sınırlama bulunmaktadır.
